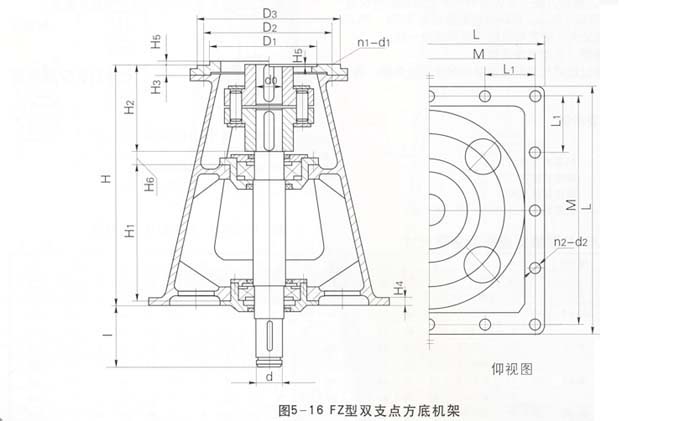

FZ型双支点方底板机架


       本机架系列的JXLD型适用于与XLD型摆线针傫行星减速机联接,JBLD型适用于与BLD型摆线减速机相连接。为使搅拌轴与轴承室装配,维修方便,同时对BLD2、BLD3、BLD4与相配的机架JBLD2、JBLD3、JBLD4的轴承室加大,使之与较粗的搅拌轴相一致。
       a、Ⅰ型为普通型,Ⅱ型为增高型。
       b、本系列机架以选好与之配套的联轴器型号及规格,请一并注明。



FZ型双支点底板机架主要参数及尺寸
型号 通用尺寸 输入端接口 输出端接口 Ⅰ型 Ⅱ型
H2 H3 H4 H5 H6 I D1 D2 D3 D0 n1-d1 L L1 M d N2-d2 H H1 重量 H H1 重量
FZ25A 130 20 25 4 80 100 130 160 180 25 6-M8 400 170 340 30 8-φ14 630 380 167kg 800 550 198kg
FZ30AB 5
4
140
200
160
230
190
260
30 4-M10
6-M12
35
FZ235A 180 5 30 170 200 230 35 6-M10 40
FZ40B 4 230 260 290 40 6-M12 45
FZ45A 220 20 30 5 45 130 200 230 260 45 6-M10 585 175 525 50 12-φ18 750 440 383 950 640 460
FZ50B 5 270 305 340 50 8-M16 55
FZ55AB 6
5
270 310
305
340 55 6-M10
8-M16
60
FZ6536A 280 25 30 6 50 200 316 360 400 65 8-M12 800 240 720 70 12-φ22 900 520 547 1100 720 656
FZ70AB 6
5
316
320
360 400 70 7-M12
8-M16
75
FZ80AB 340 30 40 6
5
95 250 345
360
390
410
430 80 8-M16
8-M20
1060 250 1000 85 16-φ22 1060 600 980 1360 900 1100
FZ90A 400 7 35 400 450 460 90 12-M16 95
FZ95A 9 455 520 490 95 12-M20 100
FZ100AB 9
5
455
470
520 580 100 110
FZ110A 450 40 45 11 45 300 520 590 650 110 12-M20 1260 300 1200 120 16-φ22 1200 668 1600 1600 1068 1896
FZ130AB 11
9
680 800 880 130 12-M30 140
FZ140 11
9
680 800 880 140 12-M30 150
FZ150 520 45 50 14
10
50 340 根据所选减速机而定 1470 350 1400 160 16-φ27 1400 780 2000 1800 980 2395
FZ160 14
10
180
FZ180 580 50 55 14
10
60 370 1670 400 1600 200 16-φ33 1600 900 2500 2000 1100 2800
